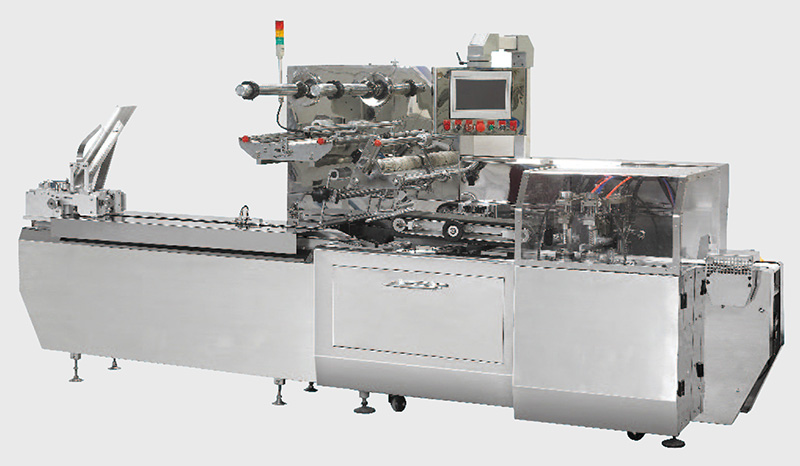

FFA-SD 雙橫封高速鋁塑藥板包裝機
作者：編輯部 日期：2014-11-18
FFA-SD是我公司針對鋁塑藥板等防潮要求高，使用較厚包裝膜（6-12 絲），且對包裝速度要求比較高的用戶開發的專用機型。該往復式包裝機采用雙聯橫封機構，采用七伺服動力驅動系統, 能夠穩定完成自動化高速包裝。自主設計的雙聯橫封系統，能夠在單位時間內，同時進行兩個封合動作，大大加大封合效率，并且成倍的縮減了設備的震動傾向，在特殊設計結構的輔助下，能夠機動調節封合時間和行程，從而既大大提高了較厚膜的封合頻率，又穩定了封合效果。整個七伺服系統在統一的協調作用下，所以理論上計算雙聯橫封機構包裝速度是普通橫封機構速度的兩倍，不過鑒于機構震動和配置功率及縱封效率的限制，包裝速度可以穩定達到150包/分是不成問題的。
本產品主體框架由鋼板焊接并經時效處理，保證機身不變形；設備外殼及與產品接觸部分采用304不銹鋼；箱體內部采用環氧樹脂靜電粉末噴漆，固化、涂裝前產品經七道工序嚴格處理，處理后的鋼材表面符合St2級的要求，耐鹽霧腐蝕性500H以上；伺服控制系統，主要電器件采用的進口電器件，配備鮮明的大型彩色液晶觸摸屏，各種參數都可在界面上直接顯示；加固型安全防護罩及安全防護警示牌，設備更加美觀、安全；加裝縱封熨燙裝置，解決包裝材料受熱延伸造成褶皺問題；加裝縱封開合裝置，縱封加熱盤通過氣缸控制自動分離，以免燙傷包裝薄膜；制袋器，經特別設計，在進入制袋器后不會在包裝膜上留下劃痕；特殊藥板輸送機構，鋁塑藥板上下始終有輸送帶同步運動，動力持續穩定，特別適合多板，避免掉落、切包；空包自動剔除功能；缺料報警檢測，剔除功能；FFA-MD(FFA-MDL) 往復式包裝機采用新型往復式橫封裝置，刀軸采用高強度航空鋁制作，重量輕，強度高，封接美觀, 不浪費包膜，使用壽命長，便于清潔；往復式機型橫封裝置采用運動滑車輸出機構，包裝膜與切刀一起運動，保證切刀不會切到物料。
備選裝置：熱熔式打碼機，雙卷軸裝置，自動接膜裝置，自動供料裝置，縱封冷卻裝置。
| 序號 No | 技術項目 Item | 技術指標說明 |
|---|---|---|
| 1 | 包裝速度/ Packing speed | 30—220包/分/bag/min(adjustable) |
| 2 | 整機參考尺寸/ The machine dimension | 4000*1050*1700mm |
| 3 | 整機參考總重量/ The machine weight | 1200kg |
| 4 | 電源及總功率/ The total power | 220V/3.6KW |
| 5 | 壓縮空氣/ Gas consumption | 耗氣量 25NL/分，氣壓 0.5-0.7MPa/250NL/min,atmospheric pressure0.5-0.7MPa |
| 6 | 輸送帶高度/ The conveyor height | 0.85m |
| 7 | 包裝材料/ The packing material | 紙/PE,OPP/PE,CPP/PE,OPP/CPP,OPP/AL/PE |
| 8 | 卷膜最大外徑和內徑/ The film roll diamete | 300mm,75mm |
| 9 | 卷膜質量/ The film roll weight | ＜=25KG |
| 10 | 適用卷膜的規格/ The film specification | 厚度 (Thickness):0.03—0.1MM 單片寬度 (film sheet width)：100—450MM |
| 11 | 噪音指數/ Noise | <75dB(A) |
| 12 | 機身標識情況/ The function remark | 運行方向、穿膜示意、安全標示、開關操作、功能指示齊全明顯。 The running direction, film winding, secure mark, switch operation, function indicator. |
